Kali ini saya akan Membagikan Rangkaian untuk menambah keamanan motor pada kendaraan kesayangan kita, karna kita tak tau orang jahat dibelakang kita yang sedang mencari korban.
Rangkaian Pengaman yang saya bagikan gak lepas juga dari
sebuah kelemahan, tapi tak ada salahnya jika mau di coba, yang penting niat
sebagai antisipasi keamanan sudah kita tingkatkan,
Keamanan berfungsi bukan mencegah sang pencuri menggondol
kendaraan kita, tapi hanya sebagai
pengulur waktu atau mempersulit kinerja yang disertai tanda alarm
sehingga si pencuri kebingungan menggunakan motor kita sebagai mana layaknya.karna
beda dari kendaraan yang lainya yang mungkin sudah biasa mereka gunakan. Apalagi kalau alarmya aktif, mgkin si pencuri
langsung gugup dan kocar kacir takut ketahuan orang yang di dekat motor kita
karna tidak tau cara mematikan alarmya.
Monggo buat yang mau nyoba, sediakan dulu bahan-bahanya.
Gak usah takut mahal, karna akan lebih meminimalis
pengeluaran dari pada harus beli yang udah jadi.
Cekidot.t.t.t.
Alat yang dibutuhkan.
1. Relay 12 vol 8 kaki
2. Dioda in4007 (2biji).
3. Saklar biasa
4. Spiker Klakson Tambahan Buat Alarm Aktif
1. Relay 12 vol 8 kaki
2. Dioda in4007 (2biji).
3. Saklar biasa
4. Spiker Klakson Tambahan Buat Alarm Aktif
Cara Kerja Rangkaian yang saya bagikan berfungsi ketika
kontak di on-kan atau daktifkan, maka secara otomatis klakson akan hidup dan
motor gak bias nyala.
Karna pada dasarnya jalur kelistrikan yang seharusnya
langsung mengaktikan Kunci kontak telah di cabangkan ke klakson tambahan, maka
ketika kontak aktof, spiker klakson juga lgsung aktif, dan motor gak bisa nyala
karna pada kaki relai yang satunya telah di pindah alihkan sebagai pemutus jalur
kelistrikan pada CDI.

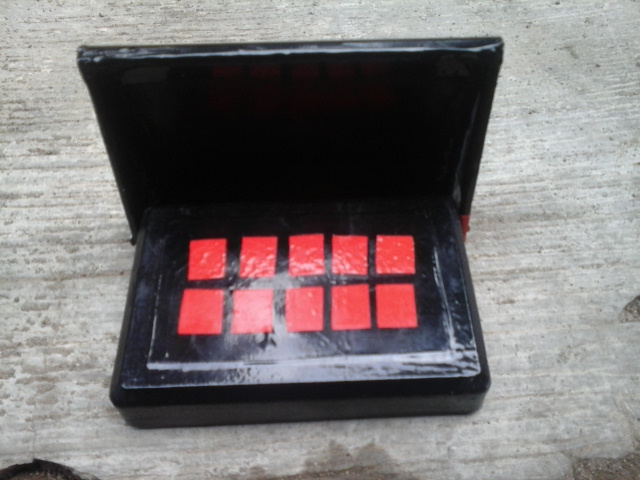

Motor akan Normal lagi ketika tombol rahasia kita tujukan ke
rangkaian dan memindah alihkan jalur alarm ke kunci rangkaian, sehingga ketika
tombol di lepas, rangkaian tetap aktif. Dan jalur kedua menyambungan
kelistrikan CDI yang telah kita putus tadi sehingga Cdi bisa berfungsi seperti
sedia kala,
Pada intinya: Kontak di on-kan, Alarm aktif sebagai pengecoh
orang tak dikenal, dan motor gak bisa hidup.
Setelah tombol rahasia di aktifkan, rangkaian akan mematikan
alarm dan mengaktifkan CDI.
Setelah Bahan-bahan diatas sudah di persiapkan. Makan tinggal
kita rangkai seperti skema dibawah ini.
Arah jalur kabel yang ke tombol klakson bisa di pindah ke sein kiri atau kanan atau rem,
kalau biar saat kita idupin mesin alarm klakson kagak aktif, kita bisa masukan ke sein kiri atau kanan, dan sebelum kontak di onkan, sein kiri atau kanan di hidupkan dulu.
.
penambahan bahan saklar di letakan di kabel yang saya tanda X merah, sebagai antisipasi ketika aki dah KO jadi motor tetep bisa jalan,
.
Penggunaan Rangkaian ini tidak selalu membutuhkan daya, jadi jangan takut aki bakalan tekor,
dan Kode di butuhkan setiap pertama kali pengaktifan kontak saja.
dan Kode di butuhkan setiap pertama kali pengaktifan kontak saja.
Selamat Mencoba, semoga bisa bermanfaat untuk teman teman semua,
Terimakasih............
